المحاضرة الاولى عن ال (Sensors) و يتم شرح اهم انواع الحساسات استخداما و فكره عملها

World Engineering 7

A+ A-

سنقوم بشرح الان اهم انواع (Sensors) و هى الاكثر تواجدا فى العمليات الصناعية و لكل حساس له

خصائص و فكره عمل و استخدام معين يتناسب مع طبيعة الوظيفة التى سيقوم بها فلابد معرفة وظيفة كل

حساس لنقوم بتحديد اى من الحساسات سنقوم باستخدماها و لابد ايضا معرفة فكره عمل كل نوع .

• capacitive proximity sensor.
• indactive proximity sensor.
• limit switch.
• altrasonic proximity sensor.
• photoelectric sensor.
• else

جميع انواع الحساسات لها خصائص و مواصفات :

• Sensing distance : هى المسافة المحدده الى يستطيع الحساس العمل فيها و لها حدود معينه يتم كتابتها     على  الحساس.

• Hysteresis : نقيس الفرق بين المسافة القصوى التى يعمل فيها الحساس و بداية عدم احساسة بذلك المؤثر.

• repeatability : هى قدره الحساس ان يشعر بالمؤثر بنفس المسافة كل مرة.

• response time : هو الزمن الذى يستغرقة الحساس فى تغير وضعيتة من (On) الى (Off) و العكس.

 لابد معرفة المصطلح الاكثر استخداما و شيوعا فى العمل , عمليه ربط (Sensor) مع (Power Supply) و

ال (Load) تسمى " Interface circuit ".

لتحديد قيم التيارات لكل حساس :

• photoelectric sensor :35mA
• ultrasonic : 70mA
• capacitive :15mA
• inductive :15mA

1. نبدا بشرح اول حساس فى هذه المحاضره الا وهو (  Inductive Proximity Sensor  )

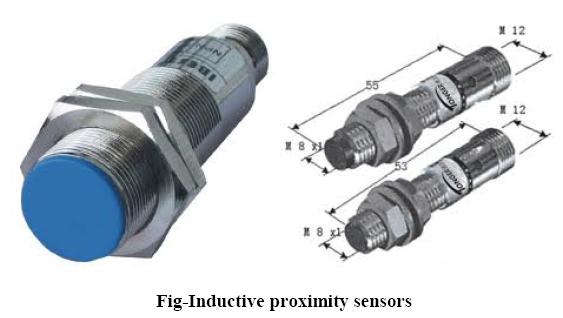

شكل (1) يوضح شكل لنوع الحساس .

شكل (2) يوضح تكوين الحساس من الداخل و سنتعرف

وظيفة كل منهم حتى يعمل الحساس بضوره المطلوب .

فكره العمل :

يتولد مجال مغناطيسى وعندما يقطع المعدن ذلك المجال تتولد

 تيارات دوامية (eddy current) فتؤدى الى فقد الطاقة فى

 دائره ال (Oscillator) فتقل سعة (Amplitude) للمجال

المغناطيسى , فيقوم (Detector ) بملاحظة التغير فى سعة

المجال فتولد اشارة تقوم بتغير نقط التلامس .

 2.  النوع الثانى من الحساس سندرسه الا وهو ( capacitive proximity sensor )

هذا الشكل يوضح نوع الحساس .

فكره العمل :

فهو شبيه لل(Inductive Sensor) لكنة يولد مجالا كهربيا

(Field electrostatic) و هذا الحساس يقوم بوظيفته مع المعادن و غير المعادن

حتى السوائل يشعر بها , فيقوم بتوليد مجال كهربى و عندما يخترق اى جسم يحدث

تغير فى ال (Capacitance) لل ( Oscillator) فتزداد السعة فيشعر بها

 ال ( Detector) و عندما تصل الى سعة معنية يغير نقطة تلامسه فتقل السعة مره اخرى عند ابتعاد الجسم.
