سنتكلم فى هذه المحاضره عن التاريض :

لابد ان نتعرف ما معنى عمليه التاريض :

هى عمليه توصي المعدات والاجهزه الكهربيه بالارض لتسريب الكهرباء الزائده ولتتم عمليه الحمايه للشبكه الكهربيه والعامل .

على سبيل المثال للتوضيح :

كلا منا يملك سخان كهربى فى بيته , داخل السخان سلك كهربى معزول عن جسم السخان الخارجى ففى حاله تلف العزل يسير

التيار الكهربى فى الجسم الخارجى للسخان ويسبب صاعقه كهربيه لكل من يلمسه , ففى حاله التاريض تتسرب هذه الشحنه

الكهربيه الى الارض فتتم حمايه المستخدم والمنظومه الكهربيه .

هناك نوعان من عمليه التاريض :

النوع الاول مايسمى بتاريض المنظومه :

ايجاد اتصال بين الموصلات الحامله للتيار الكهربى والارض فى نقطة او اكثر من نقطه .

النوع الثانى مايسمى بالتاريض الوقائى :

هو اتصال بالارض مع الاجزاء المعدنيه غير الحامله للتيار .

مكونات التاريض :

نوع التربه Earth .

الكترودات التاريض Grounding electrode .

موصلات التاريض Grounding conductor .

تجهيزات الوصل والربط Bonding .

نوع التربه Earth :

هى التربه التى يوضع فيها الكترود التاريض وتختلف كل تربه فى طبيعتها فتتقسم انواع الترب الى تربه ( رمليه - طينيه -

صخريه - الجافه - الرطبة - ومنها التى تحتوى على املاح ومعادن ) وكل هذا يؤثر فى مقاومه التربه Earth resistance .

الكترود التاريض Grounding conductor :

هى قطعه معدنيه باشكال مختلفه مدفونه بالتربه على عمق وحجم معين فيمكن ان نقول هى وسيله التوصيل بين الارض وموصل

التاريض وينقسم الى قسمان :

- الكترود موجود بطبيعته فى انشاء المبانى  :
وهو عباره عن منشات معدنيه وهو موجود بشكل دائم ومستمر فى الارض وتشمل :

انابيب المياه والغاز المعدنيه .

حديد التسليح فى المنشات .

الهيكل المعدنى للمبانى .

- الكترود يتم تصنيعه وتركيبه لغرض التاريض .

موصلات التاريض Grounding Conductor :

هى التى تققوم بالتوصيل بين المعدات او الاجهزه المعدنيه المراد عمل التاريض لها مع قطب التاريض وتكون لها مقاومه ويتم

تحديدها حسب الاستخدام ولكن من المفضل ان تكون مقاومتها قليله , وتمثل على الاشكال الاتيه :

• سلك نحاس او الالومنيوم المعزول بماده بلاستيكه باللون الاصفر مع الاخضر او الاخضر فقط احيانا .
• حصيره من النحاس تستخدم لربط الاجزاء المتحركه .
• واشكال على هيئه سلف مغلف بماده بلاستيكيه وشريط عريض مصمت .

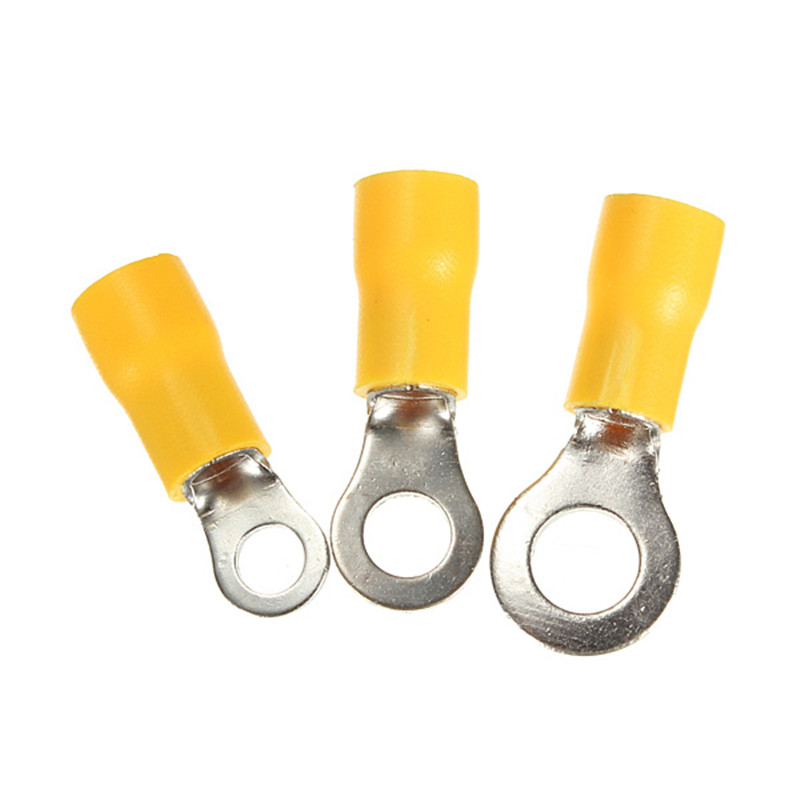

تجهيزات الوصل و الربط :

هى الوسيله المستخدمه لربط موصلات التاريض بقطب التاريض ولابد ان تكون من نفس ماده موصلات التياريض وقطب

التاريض وتتعدد اشكالها .
