شرح مواصفات المكثفات للوحه تحسين معامل قدره .
شرح مواصفات المكثفات للوحه تحسين معامل قدره :
من المحاضرت السابقه و سيتم ربطها مع هذه المحاضره , درسنا ان الطاقه الكهربيه تقسم الى ثلاث انواع :
الطاقه الفعاله (Active Power) : وهى يرمز لها بالرمز P وتقاس بال KW وهى الطاقه المستخدمه فعليا فيتم تحويلها الى
طاقه ميكانيكيه او حراريه او ضوئيه .
الطاقه الغيرفعاله (Reactive power) : وهى يرمز لها بالرمز Q وتقاس بال VAR وهى الطاقه التى تتطلبها الدوائر الكهربيه
مثل المحركات و المحولات - و هى الطاقه ايضا التى تتطلبها الدوائر السعويه مثل المكثفات للكبلات الكهربيه او مكثفات القوى .

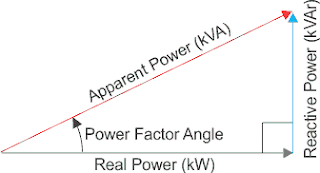

الطاقه الظاهريه (Apparent Power) : وهى يرمز لها بالرمز S وتقاس KVA وهى المحصله الاتجاهيه للقدره الفعاله و
الغير فعاله اى الطاقه الكليه المستخدمه بحثيت ان S=√ P^2+Q^2 = S= P+JQ
الغير فعاله اى الطاقه الكليه المستخدمه بحثيت ان S=√ P^2+Q^2 = S= P+JQ
Reactive Power وذلك تباعا لقيمه الاحتياج الى كلا منهم يتحدد معامل القدره الذى يرمز له بالرمز P.F او CosФ لذا نجد
ان :
P.F = Active Power /Apparent Power , وقيمته تتراوح من 0 الى 1 .
من هنا نستطيع أن نعرف معامل القدرة على أنه النسبة بين القدرة الفعالة إلى القدرة الظاهرية ، بالمعنى البلدى ( القدرة
الفعالة أد إيه من القدرة الظاهرية ) طبعا القدرة الفعالة ثابتة واللعب كله فى القدرة الظاهرية عن طريق التحكم فى القدرة
الغير فعالة .
لشرح المحاضره المتعلقه بال Power Factor [ من هنا ]
اسباب تحسين معامل القدره :يوجد لتطوير معامل القدرة العديد من الإيجابيات المتمثلة في:
- تحسين كفاءة الأجهزة في الأنظمة الكهربائية المختلفة.
- تقليل الهبوط في الجهد.
- زيادة القدرة المتاحة.
استخدام المكثفات :
يتم استخدام المكثفات الكهربائية وبالأخص الثابتة منها لسحب التيار الكهربائي المتأخر بسبب وجود أحمال كهربائية زائدة، لذا
يتم تركيب المكثفات الكهربائية بشكل متوازي مع الأحمال الكهربائية ذات معامل الطاقة المنخفض، لتعمل على تصحيح قيمة
التخلف في التيار الكهربائي الساري في الدائرة، حيث يتميّز استخدام هذه المكثفات كونها: خفيفة الوزن. سهلة التركيب، ولها
بعض العيوب التي يجب الانتباه إليها أنها تمتلك عمر زمني قصير يقدر بحوالي 10 سنوات، كما أنّها تعتبر عالية التكلفة عند
الحاجة لتبديلها بسبب تلفها .
يؤدى تركيب المكثف مع الأحمال الحثية فى نفس الدائرة إلى تبادل التيار بينهما على نحو يجعل التيار المتقدم ( Leading
Current ) المسحوب بواسطة المكثف يعادل جزء من التيار المتأخر ( Lagging Current ) للأحمال الحثية اللازم للمغنطة
فلذا يعتبر المكثف هو الإدارة الأساسية التى تستخدم لتحسين معامل القدرة
تعديل معامل القدره :
يتم تعديل معامل القدره ورفعه للحد من استهلاك القدره الغير فعاله Reactive Power من خلال تركيب مكثفات على
التوازى مع الحمل لتوفير القدره الغير فعاله المطلوبه للاحمال الكهربيه , المكثف هو الجهاز الاكثر عمليا و اقتصاديا لتحسينها ,
كما ذكرنا ال reactive power or inductive power ينتج من الاحمال inductive loads .
فالمكثفات تنتج قدرة معاكسة لها تماما فتلاشيها و تسمى ال capacitive reactive power , لمنع تدفق التيار الغير فعال فى
الخطوط بين الحمل و محطة القدرة فيتم توصيل المكثف على التوازى مع الحمل كجهاز تخزين للتيار الغير فعال , فالتيار
reactive current عند توصيل الحمل لا يعود الى محطة القدرة بل الى المكثف و يتداول بين المكثف و الحمل .
التوازى مع الحمل لتوفير القدره الغير فعاله المطلوبه للاحمال الكهربيه , المكثف هو الجهاز الاكثر عمليا و اقتصاديا لتحسينها ,
كما ذكرنا ال reactive power or inductive power ينتج من الاحمال inductive loads .
فالمكثفات تنتج قدرة معاكسة لها تماما فتلاشيها و تسمى ال capacitive reactive power , لمنع تدفق التيار الغير فعال فى
الخطوط بين الحمل و محطة القدرة فيتم توصيل المكثف على التوازى مع الحمل كجهاز تخزين للتيار الغير فعال , فالتيار
reactive current عند توصيل الحمل لا يعود الى محطة القدرة بل الى المكثف و يتداول بين المكثف و الحمل .
مثلا لو عاوزين نرفع معامل القدرة فى مصنع من 0.70 إلى 0.95 يبقى الفاكتور f =0.69 ولو افترضنا ان قدرة
المصنع 200 ك.واتقيمة المكثفات = 200*0.69= 138 KVAR
