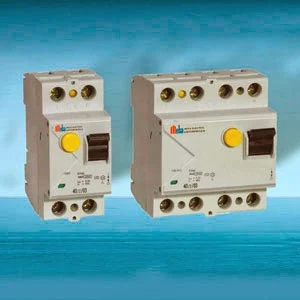

Earth leakage circuit breaker
Earth leakage circuit breaker :
Earth leakage circuit breaker يسمى ايضا ب Ground fault circuit interrupter
Earth leakage circuit breaker يسمى ايضا ب Ground fault circuit interrupter
Earth leakage circuit breaker يسمى ايضا ب Ground fault circuit interrupter
(GFCI) وايضا يطلق عليه Residual current device .
فهو يستخدم فى حمايه الانسان من اى صاعقه هربيه عندما يلامس جسم المعده .
ما هى كره العمل له :
تعتمد فكره عمل الكثير من Earth leakage C.B على وجود Diffrential Relay الذى يتحسس اى تغير فى كميه
التيار الماره فى الدائره .
فاذا ازدات قيمه التيار عن (I Delta) يقوم الريلاى بارسال Signal لل Circuit breaker فيقوم بفصل الدائره الكهربيه .
التيار الماره فى الدائره .
فاذا ازدات قيمه التيار عن (I Delta) يقوم الريلاى بارسال Signal لل Circuit breaker فيقوم بفصل الدائره الكهربيه .
و الفكرة الأساسية لعمل مفتاح الحماية ضد تسريب التيار تتلخص ببساطة انه في حالة التشغيل يمر التيار من الفاز إلى ملف
المفتاح A1 ومنه إلى الحمل الذي يعمل علية المفتاح ومن الحمل إلى الملف A2 و منه إلى طرف النيوترال في حالات التشغيل
الطبيعية يكون التيار المار في الملف A1 مساوياً للتيار المار في الملف A2 و مضاد له في الاتجاه .
المفتاح A1 ومنه إلى الحمل الذي يعمل علية المفتاح ومن الحمل إلى الملف A2 و منه إلى طرف النيوترال في حالات التشغيل
الطبيعية يكون التيار المار في الملف A1 مساوياً للتيار المار في الملف A2 و مضاد له في الاتجاه .
وبالتالي لا يتولد أي فولت علي الملف E ويظل المفتاح في وضع توصيل .
و في حالة تسريب جزء من التيار المار في الملف A1 أو الملف A2 إلى الأرض يحدث عدم اتزان في قيمة تيار الملفين
ومن ثم تتولد قيمة فولت على الملف E (كلما ذادت قيمة التيار المترسب إلى الأرض كلما ارتفعت قيمة الفولت المتولدة على
الملف E) وبالتالي عند تجاوز تيار التسريب قيمة تيار الفصل المصممة للمفتاح تصبح قيمة الفولت على الملف E قادرة على
حدوث قوة مجال مغناطيسي للبويتة B تحرك نظام ميكانيزم دقيق يؤدي إلى فصل التغذية للحمل.
ومن ثم تتولد قيمة فولت على الملف E (كلما ذادت قيمة التيار المترسب إلى الأرض كلما ارتفعت قيمة الفولت المتولدة على
الملف E) وبالتالي عند تجاوز تيار التسريب قيمة تيار الفصل المصممة للمفتاح تصبح قيمة الفولت على الملف E قادرة على
حدوث قوة مجال مغناطيسي للبويتة B تحرك نظام ميكانيزم دقيق يؤدي إلى فصل التغذية للحمل.
لاختيار ال Earth leakage C.B :
I : وهى قيمه الامبيرر الذى اذا زاد التيار عنها يقوم بعمليه الفصل .
I S.C : وهى اقصى قيمه لتيار ال Short circuit التى يتحملها ال C.B دون حدوث اى احتراق .
I Delta : وهى قيمه التغير فى التيار التى يقوم ال C.B بعمليه الفصل لحمايه الانسان من الصاعقه الكهربيه :
فتوجد اكثر من قيمه ل I Delta :
فتوجد اكثر من قيمه ل I Delta :
10 mA : تستخدم فى حمامات السباحه لحمايه الاشخاص من تسريب الكهرباء لحمام السباحه .
30 mA : تستخدم فى المنازل و المحلات و المكاتب .
100mA - 300mA : تستخدم فى المصانع و الورش .
انواعه :
Combined : هنا لا يحتوى ال C.B على earth leakage detector فيتم اضافه اجهاز يسمى Residualcurrent device لكل يعمل ك earth leakage C.B .
طريقه توصيله :
يوصل Earth leakage C.B بعد Main C.B من جهة الحمل، ويحمي فقط التجهيزات الموصلة على نهايته من هذه
الجهة، وهو اما ان يكون ثنائيا (2-pole) ويوصل عليه pahse والخط N ، اما ان يكون رباعيا (4-pole) يوصل عليه 3-
phase مع N ، ويجب عدم توصيل الأرضي مع N بين الحمل والقاطع والا فانه سيفصل باستمرار بسبب مرور جزء من تيار
N في دارة التاريض.
الجهة، وهو اما ان يكون ثنائيا (2-pole) ويوصل عليه pahse والخط N ، اما ان يكون رباعيا (4-pole) يوصل عليه 3-
phase مع N ، ويجب عدم توصيل الأرضي مع N بين الحمل والقاطع والا فانه سيفصل باستمرار بسبب مرور جزء من تيار
N في دارة التاريض.
وعند استخدام اكثر من قاطع تسرب ارضي يجب وضع قضيب حيادي منفصل لكل قاطع. وذلك لان وصع قضيب N مشترك يؤدي
لفصل فوري يؤذي تلك القواطع.
لفصل فوري يؤذي تلك القواطع.
ملاحظة : إذا تم وصل القاطع بالشكل الصحيح وتبين أنه يفصل باستمرار بعد وصل القاطع عليه فإن هذا يعني وجود تماس
أرضي على أحد الأطوار أو N، ومن ثم يجب فحص العازلية بين كافة النواقل والتجهيزات المؤرضة. ولضمان حماية القاطع ضد
تيار القصر يجب وضع قاطع حماية مغناطيسية قبله.
أرضي على أحد الأطوار أو N، ومن ثم يجب فحص العازلية بين كافة النواقل والتجهيزات المؤرضة. ولضمان حماية القاطع ضد
تيار القصر يجب وضع قاطع حماية مغناطيسية قبله.
فحص صحة التوصيل لقاطع التسريب الارضي:
تزود كافة انواع قواطع التسرب الارضي بمفتاح فحص Test Button لاختبار صلاحية عملها . بحيث يجب ان يتم اختبار
مدى صلاحية عمل القاطع كل ثلاثة اشهر حسب توصيات أنظمة التمديدات البريطانية IEE، حيث انه عند الضغط على مفتاح
الاختبار ينشأ في القاطع حالة عطل تؤدي الى الفصل، ويستدل بذلك على أن القاطع ما يزال في حالة عمل جيدة.
كيفيه تشغيل قاطع ثلاثى الطور الى احادى الطور :
مدى صلاحية عمل القاطع كل ثلاثة اشهر حسب توصيات أنظمة التمديدات البريطانية IEE، حيث انه عند الضغط على مفتاح
الاختبار ينشأ في القاطع حالة عطل تؤدي الى الفصل، ويستدل بذلك على أن القاطع ما يزال في حالة عمل جيدة.
كيفيه تشغيل قاطع ثلاثى الطور الى احادى الطور :
