شرح برمجه الانفرتر :

نعرف جميعا ان تتعدد انواع الانفرترات و من اشهرها Schneider - delta - omron - siemens , فسنقوم بشرح اشهرهم

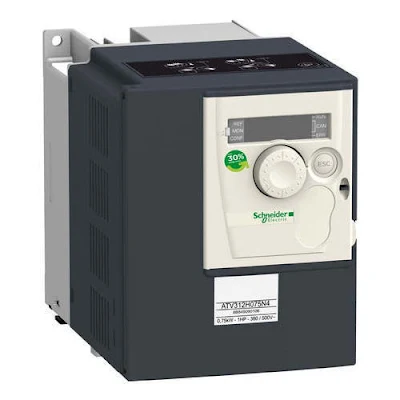

وهو انفرتر Schneider ATV312 .

Wire Power Part :

مبدائيا لتشغيل الانفرتر لابد من توصيل ال  Power له و م مبادىء شراء الانفرتر اذا كان 220 او 380 فولت  , ثم نقوم بتوصيل

خرج الانفرتر وهو للموتور .

Wire Control part select control configuration :

• Wire the speed reference :

لتركيب مقاومه للتحكم فى السرعه و يتم من خلالها التحكم فى سرعه المحرك من خلال تغير الFrequency بدلا من الدخول من

خلال الانفرتر و يتم ذلك من وضع المقاومه المتغيره بالخارج مع لوحه الكنترول .

• wire the command : - Control command 2-wire :

اذا كنا نريد تشغيل الماكينه بعد تشغيل الباور اى تشغيل الانفرتر من زر تشغيل بدون الدخول للانفرتر و الضغط على Run وهو

من خلال توصيل اطراف مفتاح التشغيل الى L11 - 24V فيتم تشغيل الانفرتر و تبدا عميه الحركه للموتور واما اذا كنا تشغيل

المحرك فى الاتجاهين وهذا يتطلب تركيب selector لتشغيل الموتور فى الاتجاهين فنقوم بتوصيل اطرافه بين 24v - L11 -

L12 , حيث ان

1.  L11 : Forward  .
2.   L12 : Reverse .

•  Control command 3-wir :

وفى حاله الثلاث اوضاع يتم تركب اطراف الاسلاك فى كلا من L11 - L12 - L1x حيث :

1. L12 : Stop .
2. L12 : Forward .
3. L1x : Reverse .

وفى كلتا الحالتين ندخل على اختيار I-0- وهو بمعنى ال Input - output CFG ونختار TCC ونختار اما 2C فى حاله

 توصيل 2 wire ونختار 3C فى حاله توصيل 3 - wire .

Set Motor PArameters :

Must refer to the motor nameplate for the following parameter setting :

سنتنقل بين ال Parameters داخل الانفرتر حتى نصل  الى :

drc : وهى التى تخص ال Motor control , عند الدخول عليها نجد العديد من الParameters الخاصه بالموتور ك:

1. brf : standard motor frequency (50 HZ ) .


2. uns : nominal motor voltage on the motor nameplate .


3. frs : nominal motor frequency on the motor nameplate (50HZ) .


4. ncr : nominal motor current on the motor nameplate.


5. nsp : nominal motor speed on the motor nameplate.


6. cos : nominal motor cos j on the motor nameplate .

Set basic parameters :

وهى الخطوه التى بعد وضع ال Parameters الخاصه بالمحرك وهذه خاصه بطريقه التشغيل الخاصه بطبيعه العمل و المنتج .

ندخل على Set ونقوم بضبط باقى ال parameters الخاصه بالتشغيل وهى :

ACC : Acceleration time

وهى الخاصه بالتشغيل المبدىء اى لا يقوم امحرك بالعمل باقصي سرعه له فى بدايه التشغيل بل يقوم بزياده السرعه تدريجيا حتى

 السرعه القصوى المحدده له فى خلال الوقت بالثوانى الذى ستقوم تحديده .

DEC : Deceleration time
وهى الخاصه بايقاف المحرك بان لا يقوم بالوقوف فجاء من اقصى سرعه حتى 0 بل يقف بالتدريج بحيث ينتقل من اقصى سرعه

الى الثبات فى الوقت الذى سوف تحدده بالثوانى .

LSP : motor frequency at minimum reference

وهى اقل سرعه يعمل بها المحرك فاذا تواجد مقاومه على سبيل المثال للتحكم فى السرعه فيتم ضبط هذه السرعه لاقل سرعه

مطلوبه للمحرك فى اقل مقاومه , واذا لم يتواجد مقاومه للتحكم فى السرعه فيتم ضبط السرعه على المراد التشغيل بها بحيث يقوم

المحرك بالعمل بهذه السرعه .

HSP : Motor frequency at maximum speed

وهى اقصى سرعه يعمل بها المحرك فاذا تواجد مقاومه على سبيل المثال للتحكم فى السرعه فيتم ضبط هذه السرعه لاقصى

سرعه مطلوبه للمحرك فى اكبر قيمه للمقاومه  , واذا لم يتواجد مقاومه للتحكم فى السرعه فيتم ضبط السرعه على المراد التشغيل

بها بحيث يقوم المحرك بالعمل بهذه السرعه .

tH : Nominal current on motor nameplate
