شرح المصطلحات الهامه للمولدات الكهربيه الديزيل
شرح المصطلحات الهامه للمولدات الكهربيه الديزيل :
سنشرح كورس كامل بمشيئه الله تعالى عن المولدات العامله بماكينات الديزيل , فسنتعرف اليوم بالمصطلحات الهامه للكورس و
سنستخدمها كثيرا فى الدراسات التاليه :
دوائر التيار المتردد Alternating current circuits :
يعتبر فى هذه الدوائر الجهد و التيار متغيرين القيمه و الاتجاه بتردد يساوى 50 HZ , ففى الدائره الكامله تتكون من نصف موجه
موجبه + و نصف موجه سالبه - و اقصى قيمه للجهد هى Vm و الزمن المستغرق للدوره الكامله هو T والتردد F حيث ان :
F=1/T
دوائر التيار المستمر Direct Current Circuits :

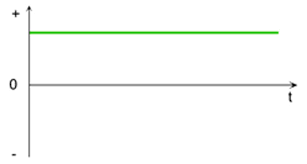

يكون فى هذه الدوائر كلا من الجهد و التيار ثابتين الاتجاه و هناك نوعان :- تيار مستمر ثابت القيمه .
- تيار مستمر متغير القيمه .
معامل القدره Power Factor :
الاحمال الكهربيه تتحكم فى العلاقه بين الجهد و التيار بحيث اذا كانت :
الاحمال ماديه Resistive Loads :
كالسخانات و المصابيع الكهربيه , فى هذه الحاله يكون الجهد متفق مع التيار فى الوجه اى ان الزاويه المحصوره بينهم فاىتساوى صفر و معامل القدره يساوى 1 .
الاحمال حثيه Inductive Loads :
كالمحركات الكهربيه و المصابيح الفلورسنت , فى هذه الاحمال يكون التيار متاخر عن الجهد بزاويه فاى بحيث تكون الزاويه اقل
من 090 اكبر من ال ويكون معامل القدره اصغر من 1 ويسمى ان معامل القدره متاخر Lag .
الاحمال السعويه Capacitive Loads :
كالمكثفات الكهربيه ففى هذه الحاله يكون التيار متقدم عن الجهد بزايه فاى اكبر من ال0 و اصغر من 90 فيكون معامل القدره اقلمن 1 ويسمى ان معامل القدره Lead اى متقدم وهى حاله نادره الحدوث .
القدره الظاهريه Apparent power :
هى القدره الكليه الفعاله والغير فعاله S و وحدتها KVA .S=1.73*I*V
القدره الفعاله Active power :
هى القدره المستخدمه كليا فى الاحمال P ووحدتها KW .P=1.73*V*I*Cos
دوائر التوحيد Rectification Circuits :
هى ما تسمى بدوائر التوحيد ويتم تصنيعها من اشباه الموصلات وتتكون من وصله ثنائيه P-N فهى تعمل كSwitch اى مفتاحتشغيل و ايقاف ففى حاله تسليط جهد على ال Anode المسمى بالمصعد وكان جهده اكبر من الجهد المتسلط على Cathode اى
المهبط بقيمه 0.7 يصبح المفتاح فى وضعيه On وينتقل التيار الكهربي من المصعد الى المهبط .
وففى حاله تعريض المهبط Cathode بجهد اكبر من الجهد المتسلط على Anode فيمر تيار صغير جدا يسمى بتيار التسريب
Leakage Current و يعمل بوضعيه Off .
وينقسم الى قسمين :
- دواثر توحيد نصف موجه Half Wave .
- دوائر توحيد موجه كامله Full Wave .
ففى شرح كورس المولدات الكهربيه سنكتفى بشرح الموه الكامله و بقسميها اذا كان احادى الطور- ثلاثى الطور .
دوائر التوحيد احاديه الوجه Single Phase :
ففى نصف الموجه الاولى يكون كلام من D2-D4 فى حاله توصيل و فى نصف الموجه الثانيه يكون D1-D3 فى حاله توصيل وهكذا .
دوائر التوحيد ثلاثيه الوجه 3-Phase :
وعاده يكون هناك موحدان فى حاله وصل ON فى اى لحظه و باقى الاربعه فى حاله انفصال Off يكون احد الموحدان فى حاله
وصل من الموحدات الفرديه D1-D3-D5 والاخر من الموحدات الزوجيه D2-D4-D6 ويمر التيار من الخط الذى له اعلى جهد
موجب فى فى الموحد الزوجى ثم عبر الموحد الفردى الذى يؤدى الى خط المصدر الذى له اعلى جهد سالب .
