شرح نظام fire alarm :

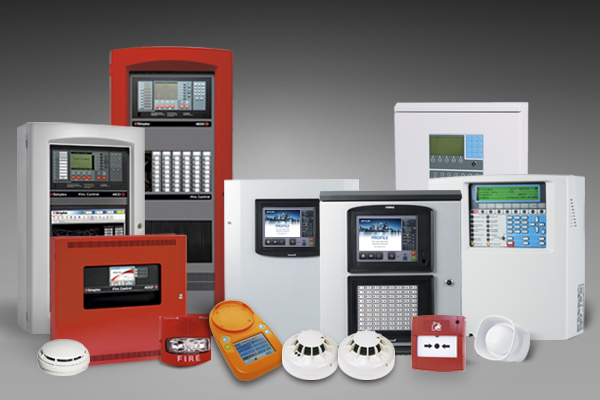

يتكون نظام الFire alarm بشكل اساسى من 3 اجزاء :

• Controller
• sensors
• alarm
• call point
• شبكه المواسير و الكبلات

sensors of fire alarm :

• smoke detector :

نظريه عمله تعتمد على اثنان :

1. وجود شعاع ضوئى (Optical) عند حدوث حريق يحدث تصاعد ادخنه فتقطع الشعاع الضوئى فيعمل alarm .
2. وعن طريق عمليه Ionization وذلك لم يتم استخدامه من سنين لانه ضار بالبيئه .

يتم توزيع عده اجهزه فى الغرفه ليتم تغظيتها بالكامل بحيث ان المسافه بين كل جهاز واخر لايزيد عن 7.5 متر .

• Heat detector :

فهو الذى اساس تعامله مع الحراره فعند ارتفاع درجه الحراره الخاصه بالغرفه يعمل الانذار فيتم توزيع عده من الاجهزه فى

الغرفه فتكون المسافه بين كل جهاز والاخر لاتزيد عن 5.5 متر .

يوجد منه نوعان :

1. النوع الاول يعمل عند درجه حراره 60 سيليزيوس وغالبا يستخدم فى الكثير من التطبيقات .
2. النوع الثانى يعمل عند درجه حراره 90 سيليزيوس ويتم استخدامه فى غرف المولدات .

من المعروف عمليا ونظريا ان ال smoke detector افضل من heat detector ولكن يفضل استخدام ال heat detector فى

الاماكن التى يتواجد بها ابخره بشكل عادى كالممطابخ و جراج السيارات .

• multi sensors :

وهذا النوع من الحساسات يجمع بين النوعين السابقين فيتحتوى على ال heat detector و ال Smoke detector فهو

بالطبيعى اغلى فى السعر ولكن له النتيجه الافضل فى الاستخدام .

• fixed temperature heat detector :

يستخدم فى الاماكن التى من طبيعتها حدوث تغيرات فى درجات الحراره .

• Duct Detector :

يستخدم فى مواسير التكيف و يثبت على مواسير الهواء الخارج من النظام للكشف على اى حريق داخل الغرف المكيفه .

• Gas Detector :

يستخدم فى حاله وجود انابيب لنقل الغاز وتستخدم للكشف عن اى تسريب فى الغازات .

• beam detector :

يتم وضعه واستخدامه على الارتفاعات الاكثر من 4 الى 5 متر وهو معروف انه اغلى الانواع فى السعر .

يتم تركيبه على ارتفاع مابين 6-10 متر تقريبا ولاتزيد المسافه عن 10 متر لان اذا زادت المسافه عن تلك القيمه لا يعمل الجهاز

وذلك تبعا لمواصفه الجهاز الذى سيتم تركيبه لان كل نوع مختلف عن الاخر  .

يتكون من :

transmitter and receiver والReceiver عباره عن مرأه عاكسه تقوم بانعكاس الاشاره القادمه لها من ال

Transmitter .

فعند حدوث حريق تقطع الادخنه المسار بين ال T- R فيعمل ال Alarm .

يوجد منه نوعان :

1. نوع لا تزيد المسافه بين ال T- R عن 50 متر .
2. نوع يجب الا تزيد المسافه بينها عن 100 متر .

والمسافه الافقيه بين كل T-R و ال T-R الذى يليه لا تزيدعن 7 متر .
