عمليه تغذيه الاحمال من مصدرين مختلفين وكيفيه الربط بينهم
عمليه تغذيه الاحمال من مصدرين مختلفين وكيفيه الربط بينهم :
كما ذكرنا من قبل فى المحاضرات السابقه ان فى حاله الاحمال الكبيره مابين 1MVA to 1.25MVA يتم التغذيه بمصدرين

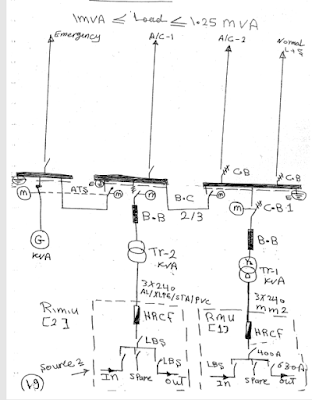

مختلفين ومستقلين عن بعضهم ويتم ربطهم من خلال ال Bus Coupler , كما نرى فى الصوره الموضحه امامكم وحدتين ربط
حلقى والمعروف باسم Ring main unit الذى يتكون من دخل Incoming 630 A و الخرج 360A Out و ال 360A
Spare و الفيوز بتكون دخل المحول الكهربى 400 A وجميعهم معروففين بسكاكين او LBS وهذا اختصار ل Load Break
Switch .
ثم ال HRCF وهو اختصار ل High Rupture Capacity Factor و علمنا من قبل كيفيه حسابه و من ثم المحول
الكهربى الذى يقوم بتخفيض الجهد المتوسط الى جهد منخفض و توزيع الكبلات على ال Bus Bar المتكون من 4 كبلات
بمساحات مقطع كبيره للثلاث ففازات و النيوترال و كبل بمساحه مقطع متوسطه للارضى المعروف بال Earthing وهذا تم
شرحه من قبل , ثم القاطع الكهربى الى من خلاله يتم توصيل التغذيه الكهربيه للاحمال و يتم ربط وحدتين التغذيه من خلال
Bus Coupler .
فى هذه الحاله وهذه الاحمال لابد ان يكون كلا من المحولين له القدره على تشغيل الاحمال كامله ولكن كلا منهم يعمل فى الاحمال
العاديه ب50% من كفائته .
- اى فى حاله التشغيل العاديه يقوم كل محول كهربى بتغذيه احماله الخاصه به وال Bus Coupler مفتوح .
- وفى حاله خروج المحول الكهربى الاول او التغذيه الاولى يتم غلق Bus Coupler ويقوم المحول الكهربى الثانى بتغذيه الاحمال الكليه .
- وفى حاله خروج المحول الكهربى الثانى او التغذيه الثانيه يتم غلق Bus Coupler ويقوم المحول الكهربى الاول بتغذيه الاحمال الكليه .
