استكمال حسابات المشاريع :

• كيفيه حساب MVA للمحول الكهربى :

على سبيل المثال :

1. lighting loads = 120kvA
2. A/C loads = 1000kvA
3. socket loads =30kvA
4. lifts loads = 50kvA
5. operation rooms =150 kvA
6. pumps load = 5 kvA
7. Ups loads =30kvA
8. fire pump=15KVA

TOTAL LOADS = 1500KVA

فلا نقوم بحساب المحول الكهربى على كل هذه الاحمال ولكن بناخذ احمال متنوعه وذلك بناءا على المشروع D.V=0.8

max demand load = 1500*0.8 =1200 KVA

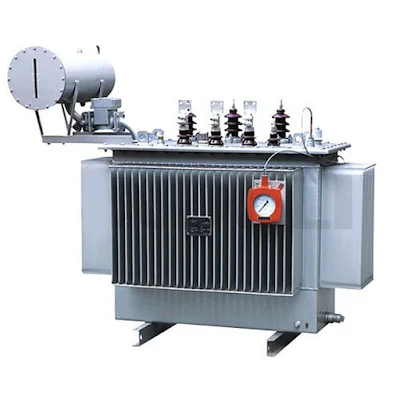

فاذا كان نوع المحول الكهربى oil transformer :

rating of oil = 1200 /0.8 =1500 KVA .

هذا يعنى ان المحول يعمل ب80%

فاذا كان نوع المحول الكهربى dry transformer :

size of transformer= 1200 /0.9 =1350 KVA .

from standerd نختار محول كهربى 1.5MVA

• كيفيه حسابات الباسبار Busbar :

Il =1.5*1500 =2250A

و من جدول ال Standard هنختار اقرب قيمه وهى 2500A

• كيقيه حسابات ال Circuit breaker :

I =2250 A       C.B = 2500A

• low voltage main distribution board   L.V.M.D.B :

بتتكون من 4 Busbar بمساحات كبير Cross section area   L1-L2-L3-N .

وBusbar بمساحات متوسطه Half cross section area للارضى Earthing .
